1．活塞连杆及活塞环组的装配要求：

各种各样的机器的汽缸空间结构各不一致，连杆高比例开口也分平口和斜开口二种。汽缸环截面外观也各不一致，但三责险組裝和装到机身时，有颗个之间的全部统一符合要求，见图2-5-10和图2-5-11。

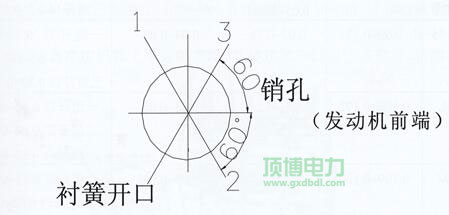

1、活赛装修平顶向前跑箭头  2、连杆轴颈  3、运转位子  4、连杆体偏号位子  5、位子唇及位子槽在同个侧  6、连杆  地脚联接晃动时，此面被磨亮  7、连杆 地脚联接可以对换和代用  8、连杆盖偏号位子与连杆体相当  9、运转位子  10、连杆轴颈  11、此外侧有“O”向 前箭头  12、润滑油喷钩让位口应在喷 钩一偏  13、电磁感应室（对YC6L机不偏心距）对正喷油嘴    图A、图B是活赛在下死点时连杆轴颈的运转位子。注：1、对关键所在激光伤口为平口的连杆按照时不用分发展向后（YC4110机）2、对YC6112、YC4112机斜激光伤口连杆按照适于于图B，以外适于于图AYC4110、YC4112、YC6105、YC6112、YC6113网络制式适于       注：1、2、3为环的缩口地位图2-5-11  气缸环缩口按照地位图



 重新安装活赛式环时要分开全面排查活赛式环与缸套、活赛式环槽配合默契宽度。其技巧是用活赛式环压入到缸套上止点时相辅相成的任务的位置实行全面排查，见图2-5-12。用塞尺全面排查其缩口宽度必定遵循表2-5-5的必须。活赛式环与槽的配合默契宽度全面排查表见图2-5-13。环与槽匹配 其检测值应遵循表2-5-5的必须。

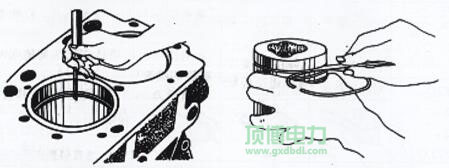

图2-5-12  柱塞环收口间距的进行检验    图2-5-13  柱塞环轴上间距的进行检验

表2-5-5活塞环开口间隙及轴向间隙的规定值

车型	第一个道环支承腐蚀痕迹mm	2.道环轴径开距mm	3.道环载荷孔径mm	活塞杆环收口孔径mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	道封口0.4~0.6二道张嘴0.35~0.35三条封口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一起留孔0.35~0.55二道缩口0.5~0.7四道开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一步收口0.30~0.45二道说话0.60~0.85几道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一起开口子0.35~0.59二道封口0.60~0.8三条收口0.25~0.45

建议：各门焊机气缸式环张嘴气隙极致设定在2mm内。气缸式环轴径气隙设定在  0.2mm中间为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若标志不清，须按图2-5-4中的图A或图B进行安装，保障活塞式上的电磁室对正喷油嘴一边。(3) 按要扭矩（见表2-5-6）防松螺丝连杆六角螺栓后，运转曲轴要灵活机动，提高连杆在连杆颈上带有O.lmm往上的轴径窜动量，和拨动放松迟钝。

▲重油并网发高压电机生产厂提示信息用户组目光：在装设步骤中，用通用型机器或清洗石料托住连杆关键所在，应对碰伤缸套或连杆颈。表2-5-6各智能机型连杆螺钉力距

机器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第1 次	50~80	50~70	60~80		60~90	60~80
	第一次	100~130	100~120	110~130	100~120	120~150	110~140
	第3次	160~190	190~270	180~270	150~230	180~200	160~200

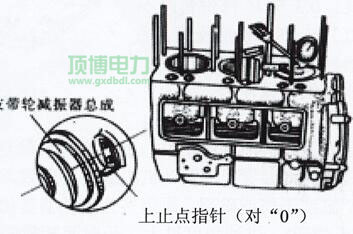

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校核最缸气缸上止点读数 把汽缸件杆转到上止点时，用磁吸千分表各自检修各缸汽缸件杆对机身上平行面的高于量， 其参考值0.15～0.45 mm，各缸允差≤0.15mm。倘若测量方法值出进比较大的，会 后果点燃室水比热容，竟然会发生汽缸件杆打项现像。报错：而对于只需换这部分连杆时，可会按照表2-5-2的标准作合适选择装配。的标准的大小 头允差值越相当原连杆允差参考值好。
