本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油并网柴油发电机马达组变配配电柜的效应： 1、恰当的配资电量。 2、方面对电源线路的启闭基本操作。 3、有较高的安会防范等级分类，能客观事物的凸显用电线路的导通方式。

项目名称：656KW柴油密度发电量冷水机组单机配电箱主要元件明细清单
配电盘箱具体部件汇总表
序号顺序	命名	形号要求	部门	数量统计	公司
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发交流接触器组操控器	HGM6110	只	1	众智
3	生产发高压电机转动速度管理器	C2002	只	1	孚创
4	直流电电源开关模块电源	DC24V	只	1	众智
5	小形上面继电气产品	HH54P    DC24V	只	2	正泰
6	大型在期间保险丝广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

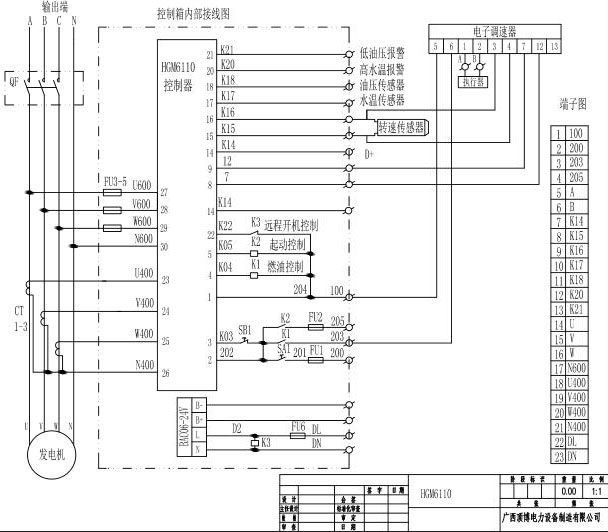

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.heigeyihuo.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
